自社製流体継手(カップリング)の紹介

NKCカップリング

迅速流体継手 カップリング NKCカップリング
【迅速流体継手 カップリング】
弊社は長年の部品加工で培った技術を基に、流体継手のメーカーとなりました。
近年さまざまな分野において流体継手のニーズが多様化してきていますが、私どもはこれらのご要望に対し、的確にかつ迅速に対応してゆく所存でおります。OEM供給や年間ロット生産などのご要望にも対応いたします。日ごろのご支援とご愛顧に応えられるように、また皆様方の良きパートナーとなれるように、日々精進してまいりますので、なにとぞよろしくお願い申し上げます。

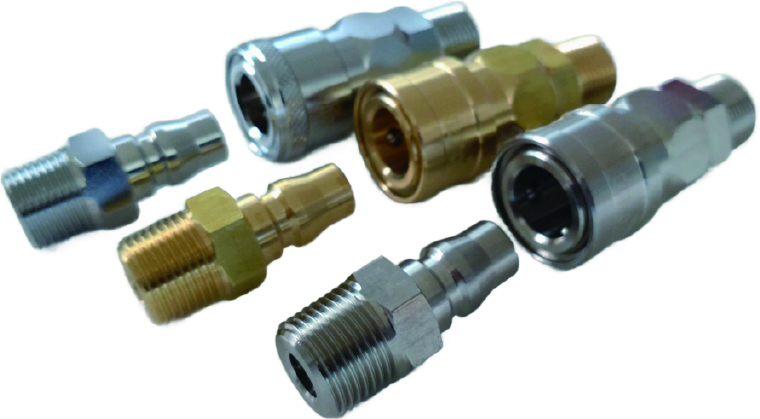

NLシリーズ 低圧用・汎用形・片路開閉形

特長

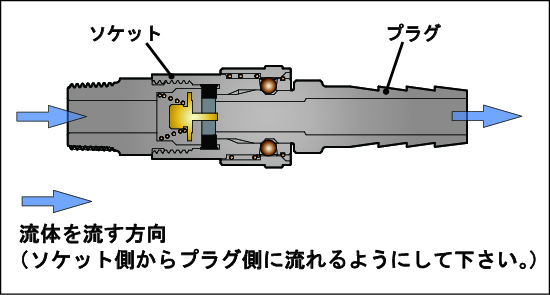

NLシリーズの流体継手(カプラ) ●ソケットに内蔵された自動開閉バルブがプラグの着脱に応じて開閉しますので、プラグ着脱の際いちいち元バルブを操作する必要がありません。
●ソケット・プラグともに、オネジ接続用・メネジ接続用・ホース接続用があり、自由な組合せができます。
●NL21〜NL24の嵌合部は同一寸法で互いに互換性があります。また、NL44〜NL48も同様に互換性があります。
●本材質は、鋼・真鍮・ステンレス鋼があり、鋼製の主要部分には焼入れを施していますので、耐久性、耐摩耗性にすぐれています。
●工場内の各種配管、油空圧工具のホース接続用など、広範囲の使用条件や用途に応じ最適のものを選んでいただけるよう、豊富な種類を用意しています。
カップリング NLシリーズ

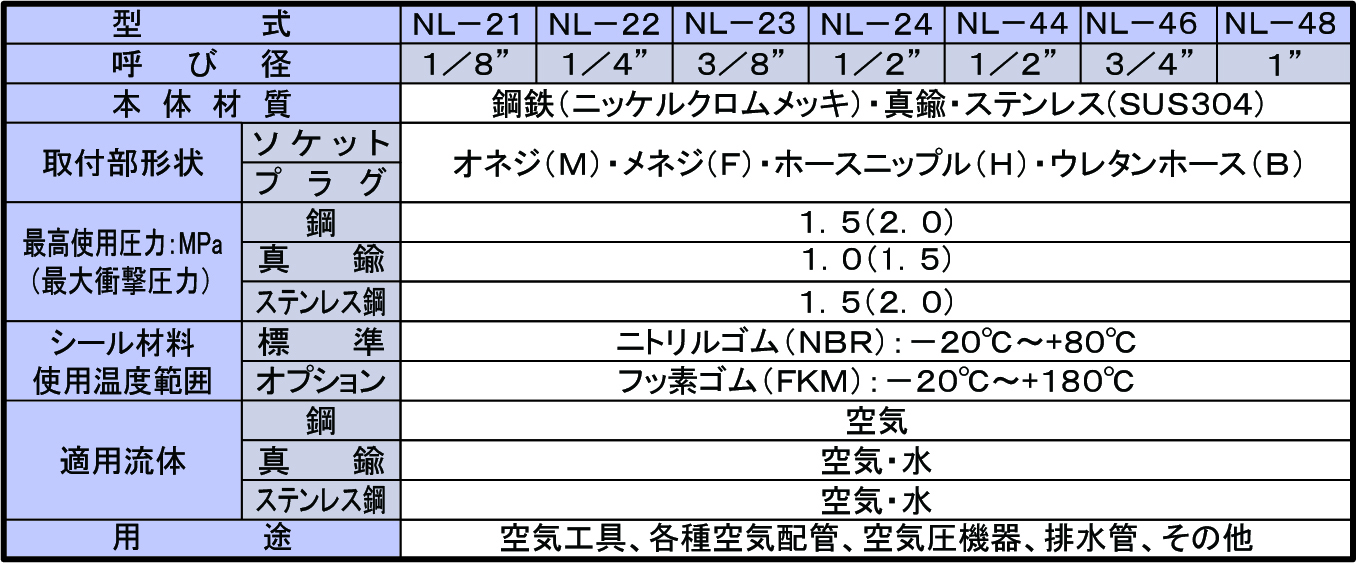

仕様
カップリング,流体継手
NLシリーズ仕様書ダウンロード用はこちら

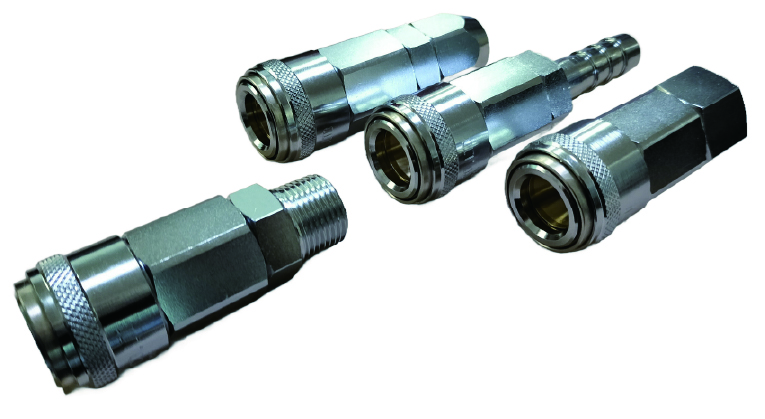

YNLシリーズ  ワンタッチ式 低圧用・汎用型・片路開閉型

カップリングワンタッチ式 特長
●NLシリーズと同様にソケットに内蔵された自動開閉バルブがプラグの着脱に応じて開閉しますので、プラグの着脱の際いちいち元バルブを操作する必要がありません。ワンタッチでプラグをソケットに差し込むだけで簡単、確実に接続できます。接続時間を短縮・能率アップ!
●ソケットはYNLワンタッチ式を使用し、プラグは標準のNLシリーズを使用します。
●ソケットの本体材質は鋼鉄のみで水には使用できません。
●ソケット・プラグともに、オネジ接続用・メネジ接続用・ホース接続用・ウレタンホース接続用があり、自由な組み合わせができます。
●適用流体は空気のみです。
カップリングYNLシリーズ

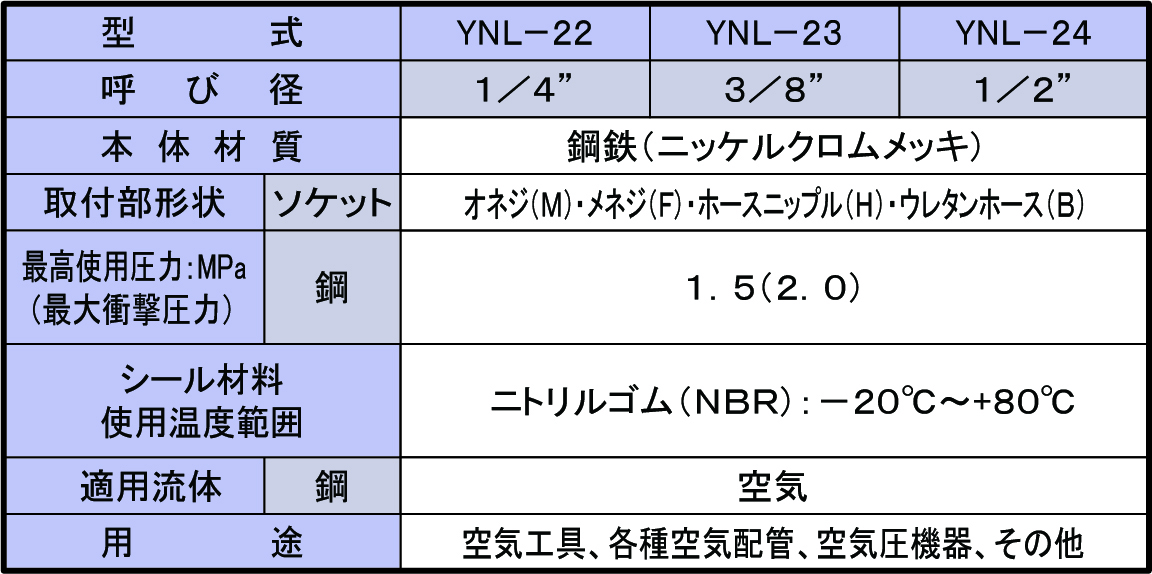

仕様
カップリング,流体継手
YNLシリーズ仕様書ダウンロード用はこちら

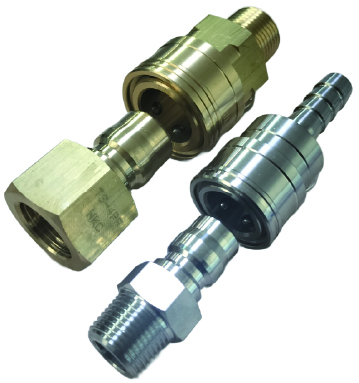

TSシリーズ 中・低圧用、汎用形 両路開放形

特長
カップリングワンタッチ式

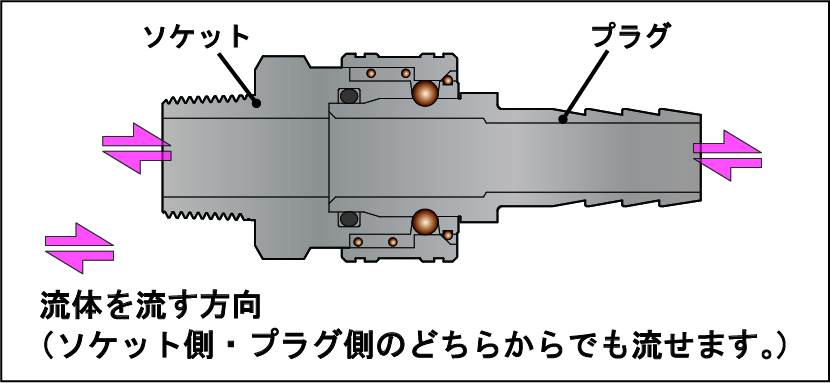

●ソケット側にもプラグ側にも機構をもたない両路開放形カップリングです。ソケットとプラグを分離したとき流体を遮断する必要のない配管系路に最適です。
●流量抵抗が少ない内部構造となっていますので圧力損失が少なく、粘度の高い流体や蒸気、粉体などの配管に適しています。
●ソケット・プラグともに、オネジ接続用、メネジ接続用、ホース接続用があり、自由に組合せができます。
●呼び径、本体材質、Oリング材質接続方式などに豊富な種類を用意しています。用途・使用条件に合わせて選んでいただけます。
カップリングYNLシリーズ

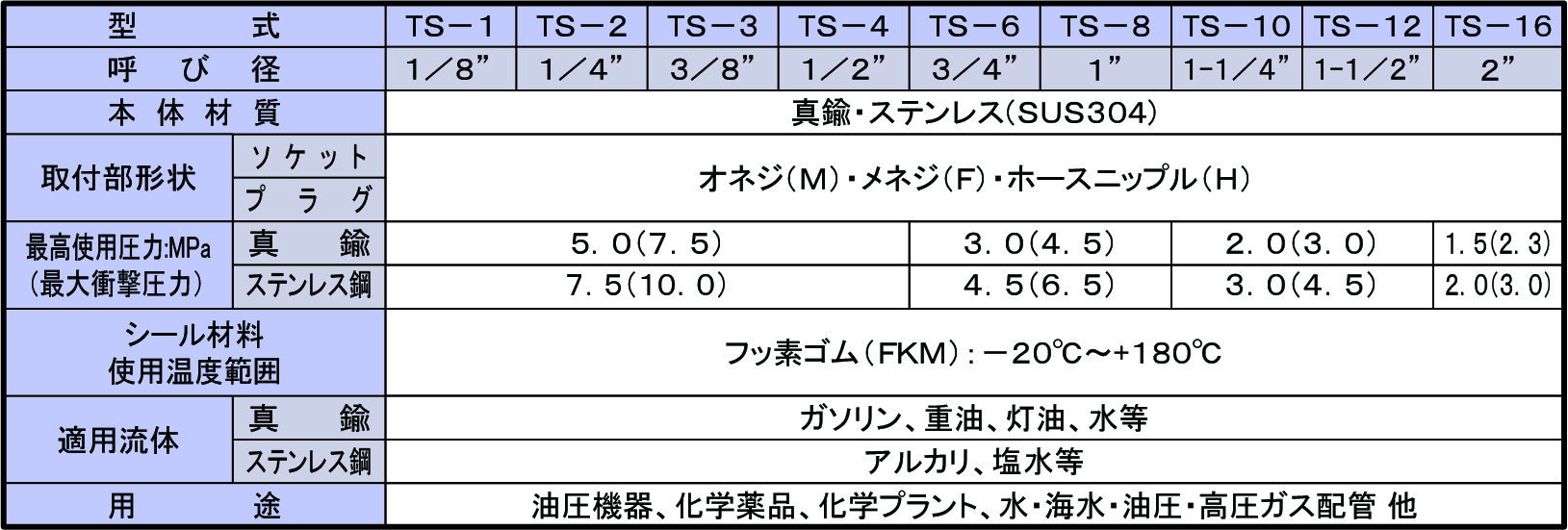

仕様
カップリング,流体継手
TSシリーズ仕様書ダウンロード用はこちら

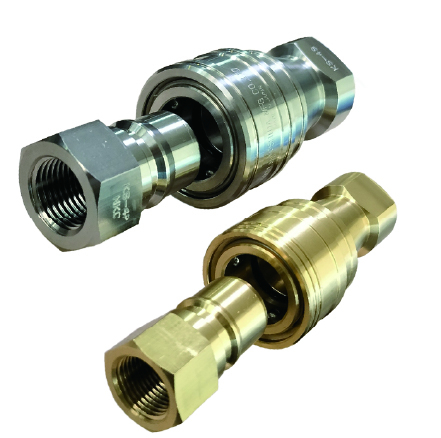

KSシリーズ  中・低圧用 両路開閉形

特長

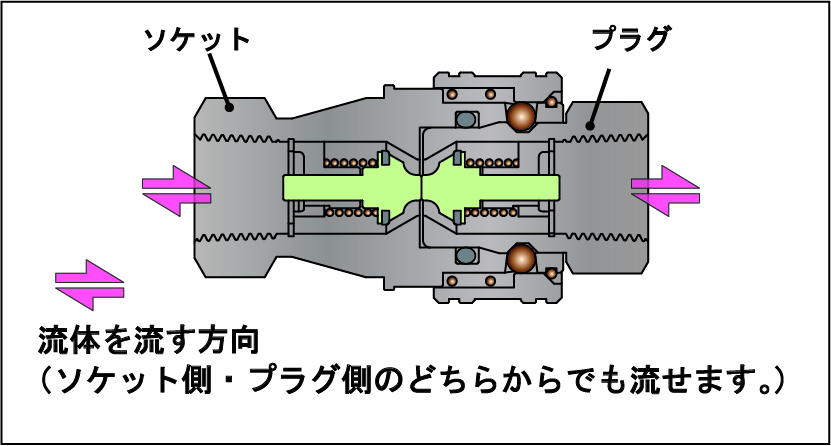

カップリングワンタッチ式 ●ソケット・プラグ両方に自動開閉バルブが内蔵された両路開閉形カップリングです。ソケットとプラグを分離した瞬間に、ソケット側・プラグ側ともに完全な密封状態になります。
●最新の加工技術を駆使して高精度に仕上げていますので、分離時・連結時ともに気密性にすぐれています。
●連結と同時に通路が開き、分離と同時に通路が閉じるため、流体の損失やエアの混入はほとんどありません。
●呼び径、本体材質、Oリング・バルブパッキン材質などに豊富な種類を用意していますので、用途・使用条件に合せて最適なものを選んでいただけます。



カップリングYNLシリーズ

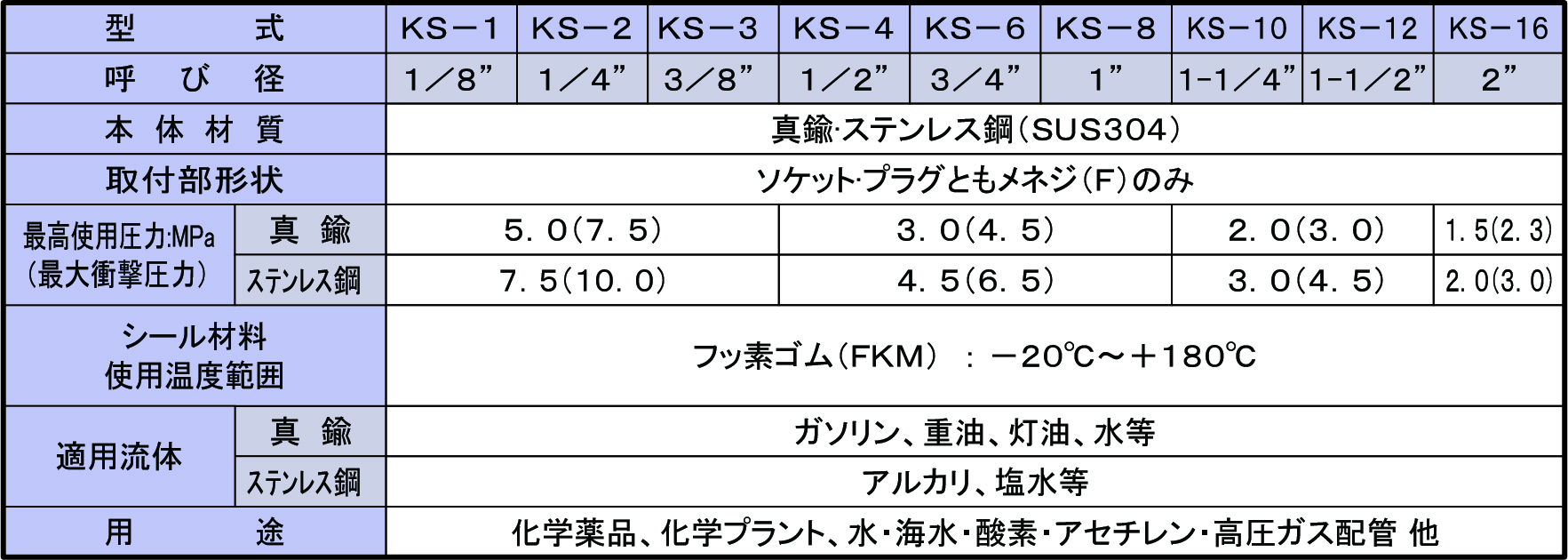

仕様
流体継手,カップリング
KSシリーズ仕様書ダウンロード用はこちら

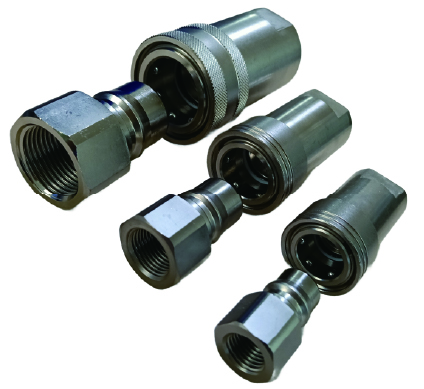

HPシリーズ  高圧用 両路開閉形

特長
カップリングワンタッチ式

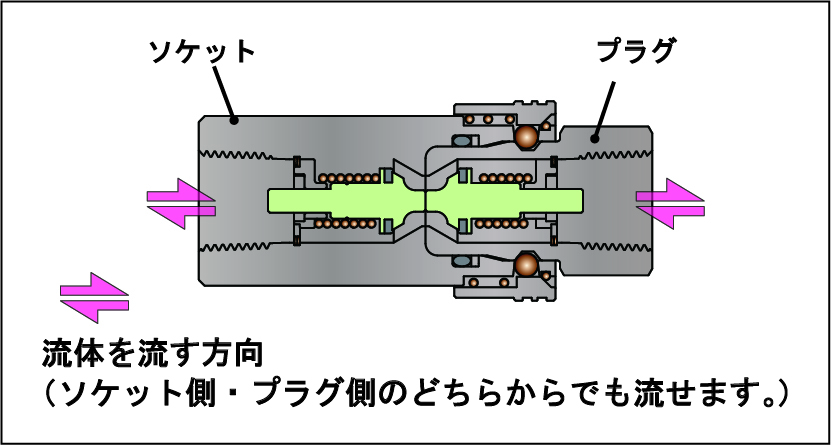

●ソケット・プラグ両方に自動開閉バルブを内蔵した両路開閉形カップリングです。ソケットとプラグを分離した瞬間にバルブが着座し、ソケット・プラグとも完全に密封されます。
●本体材質にはS45Cを使用し、熱処理を施していますので、耐久性、耐摩耗性にすぐれています。
●特に高圧用専門として設計していますので、振動や衝撃に強く、高圧油圧機器や高圧ガス用に最適です。
●圧力損失がきわめて少ない構造となっていますので、高圧の油空圧系路に適しています。
カップリングYNLシリーズ

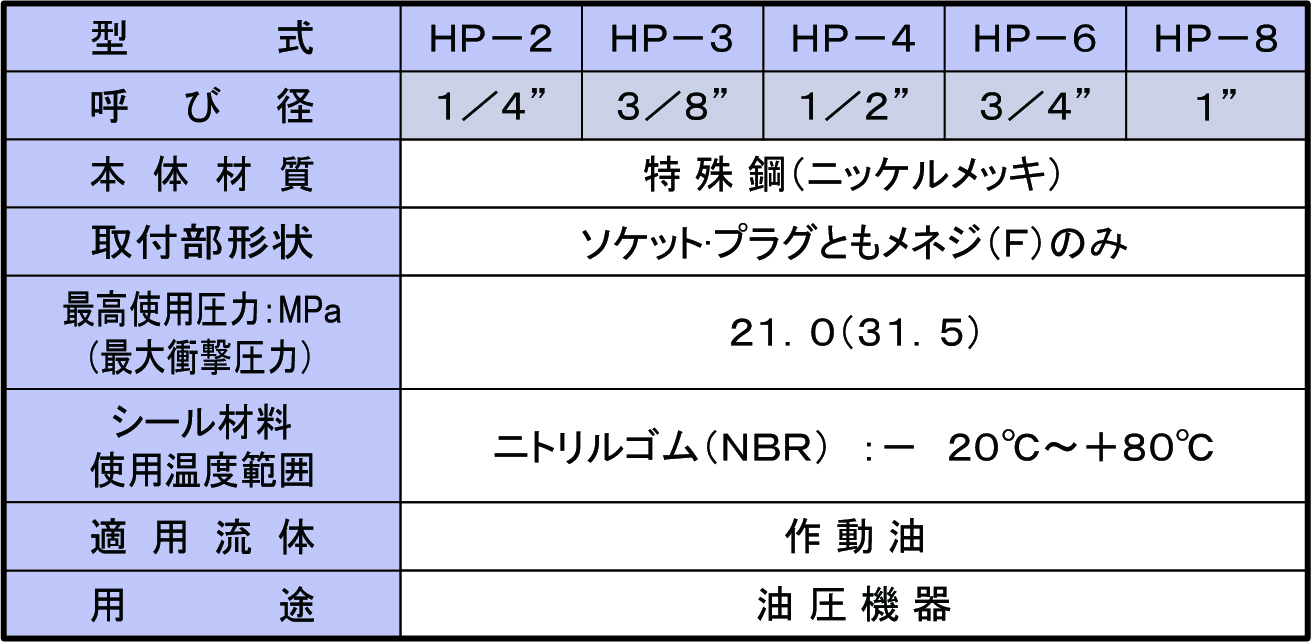

仕様
流体継手,カップリング
HPシリーズ仕様書ダウンロード用はこちら

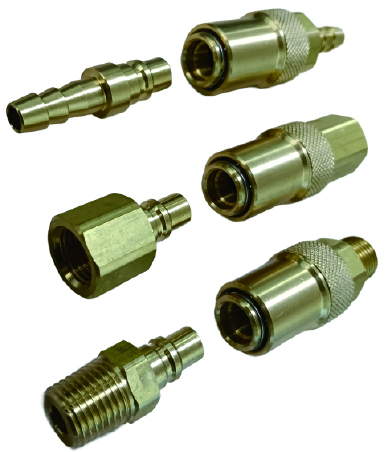

KCシリーズ 低圧用・金型用・片路開閉型

特長
●水口間隔の狭い金型にも使える省スペース設計です。
●ソケットはロングスリーブ方式でプラグを金型に埋め込んだまま着脱ができます。
●金型冷却水のホース接続・分離が簡単にできます。
●金型の幅広い用途に対応できるように各種サイズ・取付形状を標準化しています。
カップリングYNLシリーズ

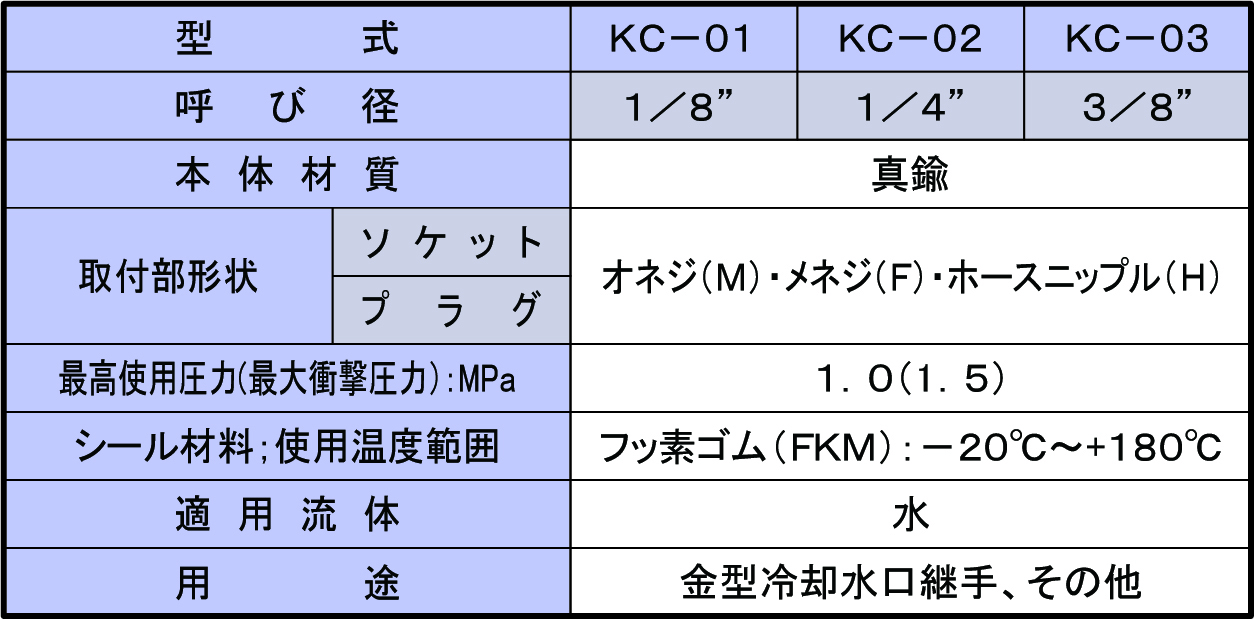

仕様
流体継手,カップリング
KCシリーズ仕様書ダウンロード用はこちら

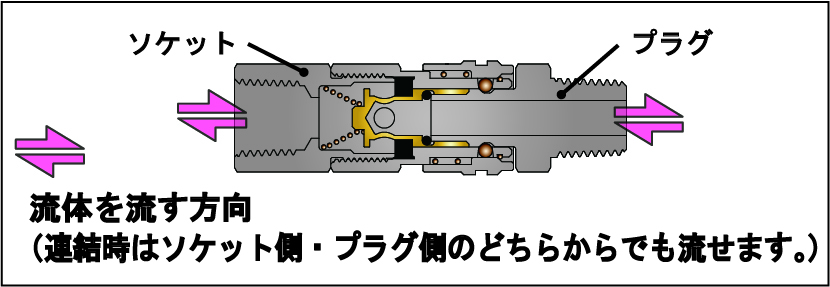

ACシリーズ 低圧用・ワンタッチ式・片路開閉型

特長
●ハンドツールの手元接続に適した軽量設計です。
●ワンタッチでプラグをソケットに差し込むだけで簡単・確実に接続できます。
●本体材質は鋼鉄のみで水には使用できません。
●適用流体は空気のみです。
カップリングACシリーズ

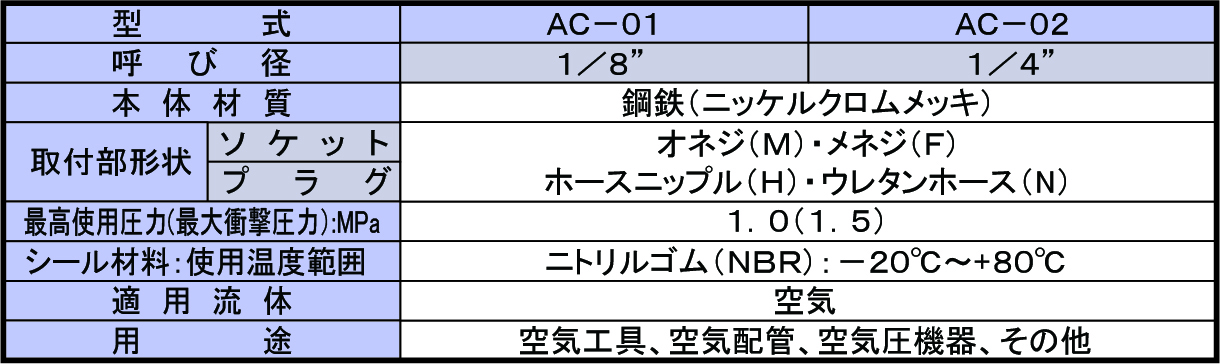

仕様
流体継手,カップリング
ACシリーズ仕様書ダウンロード用はこちら
